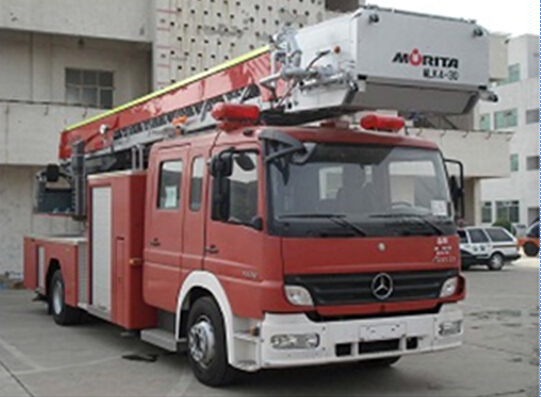

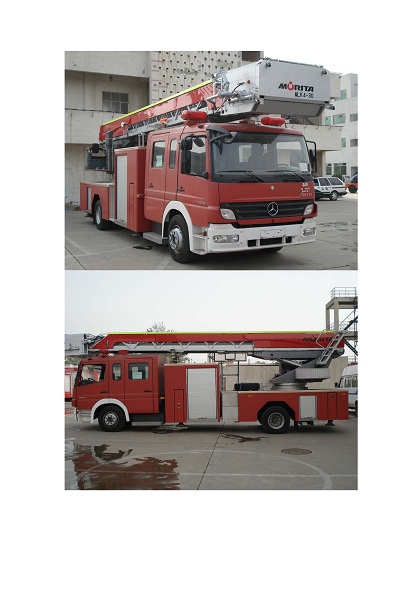

32米云梯消防车

一、产品简述：

32米云梯消防车

型号  MLK4-30

品牌  森田

生产厂商  Morita Holdings Corp日本株式会社森田

产地  日本

二、技术参数

1．总论
楔形转盘调平式直臂云梯车，工作高度31m，型号∶MLK4-30。

2．尺寸和重量∶
2-1．全长 大约 10150mm
2-2．全宽 大约 2495mm
2-3．全高 大约 3500mm
2-4．车辆总重量 大约 14500kg
2-5．轴距 5400mm

3．总体设计∶
此车考虑到了所受负荷的平均分配和自然性及它在实际工作中的基本性能构造而精心设计的。
车的所有部件具有足够的强度，可承受在满载状态下的各种工作，且各个部件都设计得非常容易进行注油、检查、调节和维修。

4．车的性能∶
此车在满载有燃油，润滑油，操作人员，和灭火装置的情况下，在干的柏油路面上行驶时∶
最高时速 ∶≧100Km/h
加速时间(0-60Km/h) ∶30秒内

5．车体底盘∶
5-1．总论∶
此车底盘框架是由高强度经热处理的锰钢铆焊的槽型钢结构，并有充足的横梁，除发动机外，还可承受车体的总重和其他设备。
制造和型号∶ 梅塞德斯 奔驰 1528
额定载重 ∶ 16000kg
驱动系统 ∶ 4×2
5-2．发动机∶
制造和型号∶梅塞德斯 奔驰，OM906LA型
环保要求 ∶符合欧洲3号标准，电控，排气带尾管，向后排气。
类型 ∶4冲程，直喷，水冷，涡轮增压，中冷电控柴油发动机。
汽缸数量 ∶6个，直列
最大功率 ∶205KW(279马力)／2200转．分
最大扭矩 ∶1100Nm／1400转．分
调速器形式∶可变(全速)调速器，无中间速停止
冷却系统 ∶散热器和中冷器，带恒温器，温控风扇
电子限速器：104Km/h。
5-3．框架∶
梯形框架，抗弯曲，扭转弹性，U型侧梁，前后两端为锥形，冷成型梁，合适的横梁。
5-4．变速器和离合器∶
变速器具有充足的齿轮范围，可在最高的齿轮传动时提供最小的顶端速度，在最低的齿轮传动时充分的减速，达到所需的牵引效果，进到下一挡。
5-4-1．变速器∶
变速器为手动遥控连续驱动型。
变速杆范围∶ 6速(6个前进档，1个倒挡)
5-4-2．离合器
干式单片式离合器，带助力系统。自调节
5-5．车轮和轮胎
数量 ： 7个
轮胎尺寸∶ 前轮 2×305/70R 19.5 (单轮)
后轮 4×305/70R 19.5 (双轮)
备胎 1×305/70R 19.5
5-6．转动机构∶
位置 ∶左置方向盘
最小转弯直径 ∶19.40米
5-7．轮轴和悬挂∶
前桥承载能力 ∶ 6100kg
后桥承载能力 ∶11000kg
前桥 ∶抛物线形弹簧，6.1吨
后桥 ∶抛物线形弹簧，11吨
5-8．制动∶
双管路制动系统，防抱死制动系统（ABS），发动机排气制动，前桥盘式制动，后桥盘式制动，
制动间隙自动调整，制动管路防破裂保护，加热式空气干燥器。
带发动机排气制动和弹簧闸驻车制动。
5-9．取力器：
带有两个取力器。一个是全功率取力器，发动机输出，用于驱动水泵。另一个变速箱取力器，
用于驱动液压泵。
5-10．电气设备：
导线的所有外壳均为防潮型。所有接头都使用衔套或线端，可保护导线。电线具有绝对的安全性，可避免热、油及物理性损伤。
此车提供有一个完全自起动系统，还提供有一个完全的电器系统。
电 瓶 ∶ 2×12V／115安培
发电机 ∶ 28V／80安培
提供有1套直流电压转换器，24V/12V，装于驾驶室内，可为无线通讯系统等提供电力。
驾驶室内仪表盘：电脑控制仪表盘，包括发动机转速表，车速及里程表，发动机工作小时表，燃油表，发动机水温表。
仪表盘上的指示及警告灯：有远、近光，驾驶室翻转，仪表板显示亮度调节，手刹指示灯等。
上装指示灯：电子警报器、旋转警灯“开”指示灯，储物箱卷帘门 “打开”指示灯。
开关：电动式雨刷间歇开关，旋转警灯开关及电子警报器开关，水泵操作取力器开关，云梯液压泵操作取力器开关。
车灯：卤素大灯，黄色前雾灯，红色尾灯，刹车灯，转向灯，倒车灯，红色后雾灯，及符合规定数量的轮廓灯、侧标志灯，一个后牌照灯。
电子警报器带扩音功能。
5-11．燃料箱∶130升

6．驾驶室∶
向前可翻式全钢焊接双排座驾驶室，驾驶座可完全调节。副驾驶座角度和前后位置可调，配有头枕。
在驾驶室的两侧各有两个宽敞的门，并配有扶手，可迅速进入驾驶室。风挡玻璃是由一片叠合的防紫外线的安全玻璃制成。带遮阳板，双速自停型雨刷。
在驾驶室外部设有：驾驶室顶部设2个旋转警灯，两侧广角后视镜，副驾驶一侧门下盲区望地镜和驾驶室前盲区镜（左1，右4）。钢制前保险杠，前部1个重型牵引钩。
在驾驶室内部设有：收音机带CD播放机，扬声器，由门控制的自动的驾驶室内照明灯和踏板照明灯，也可手动控制；驾驶室供暖及除霜系统；空调系统。带有6英寸倒车显示屏。
可乘人员∶前排2人／一个驾驶员座和一个副驾驶座，带3点式安全带
后排4人
(包括驾驶员在内共可乘6人)

7．车体和器材室∶
驾驶室后面是泵室，车体和器材室。
车体设计得易通风，易排水，前后左右一目了然，车上提供有可非常容易够到的用于放置器材的装置。
挡板被牢固地固定和防护，所有的踏板、通路和车体的上表面都由铝格板制成的防滑安全表面，以保证操作人员的安全。
在车的两侧有用于从地上到车甲板的上下。在车尾部也有2个踏板。均为平台式。
车的中部是泵室和泵的操作位置。泵室的上部是器材室，可存放器材。
车两侧的泵室及其上部的器材室外面各有一套防尘／防雨的带可锁的铝制卷帘门。
车后部两侧各有1个带有铝合金卷帘门的小型器材室。另外，在车尾部还有一个小器材室，悬挂型撞门，并带有一个门插和一个锁。
所有的器材室内的支架都被牢固地固定在车上，因此，即使在消防车快速行驶时它们也不至于移位，并且在使用时可迅速取放。
所有的器材室内都提供有充足的照明，开关与卷帘门的开闭连动，并在驾驶室内有总开关。

8．云梯：
云梯的设计制造采用重量轻且强度高的钢管。
云梯的工作半径是自动测定的，水平也是由其自身的旋转台自动调节的。
由电脑控制的速度调节和互锁系统可使云梯的起伏、旋转、伸缩能完全保证安全和迅速的操作。
8-1．最大高度∶　工作斗内的最大工作高度为 ∶31.3米
　　　　　　　　　伸到最大高度时间∶(起梯后计算)∶20秒以内
8-2．工作半径(从转盘中心计算)∶支腿在最大伸展宽度时
24m (工作斗内90kg时)
22m (工作斗内180kg时)
19m (工作斗内270kg时)
17m (工作斗内360kg时)
27m (卸下工作斗时)
8-3．允许载荷∶
　 工作斗内 ∶360公斤（4人）
8-4．支架和支腿∶
H型，最大伸展宽度∶前：4.7米，后5.0米
所有支架／支腿的动作可由按下支架／支腿控制板上的按钮完成其调平操作。
所有支架和支腿的控制也可单独分别进行。
四个支脚中的每个在水平方向上可以在设计范围内以任意宽度伸出，电脑自动检测支脚伸出宽度，据此控制云梯最大工作跨度。
操作时间∶（支架，支腿伸出、支好至调平完成）≤ 60秒
在每个支脚都安有一个带保护罩的闪光型警告灯。
8-5．云梯节数∶
桁架式∶共4节。由高强度的焊接结构钢管制成。
8-6．起伏系统∶
由1个液压缸驱动，工作范围是从 -17度 到 +75度。云梯起伏角度在显示屏上有显示。
8-7．伸缩系统：
由1个液压缸和钢丝绳控制，可以伸缩。
双重钢丝绳用于云梯的伸缩，即使在一条钢丝绳发生故障或断裂时，另一条也会保证云梯非常安全和可靠。
8-8．旋转系统∶
由液压马达驱动，带制动装置。
在旋转平台处使用的减速齿轮可防止由于受到意外的风力、放水时的反作用力等引起的旋转。
旋转角度∶连续360度
8-9．水平调节系统∶
云梯的水平由一个液压操作水平调节装置自动完成。
此装置能通过转动的转台自动使转台的上表面和云梯梯蹬在任何方向上达到水平。
　　 旋转台是由4个环组成(2个斜环，一个下固定环和一个上环)，下环安装在车体上，上环安装在云梯支撑底座上。调平操作由电脑控制转台控制器来调节可旋转的两个斜环自动完成。
在支架开始伸出的同时，转台即自动开始调整水平的工作。在支腿接触好地面的时候，转台调整水平的工作会随之完成。
因此在灭火过程中不用再调整倾斜角度。
一个电子水平显示仪安装在驾驶室内，可显示倾斜的角度和方向。
调平角度 ∶全方向7度
8-10．工作斗∶
工作斗在云梯工作开始和结束时可自动展开和收回；在工作斗控制盘上二个操纵杆可控制云梯俯仰，伸缩和旋转运动；工作斗上操控与从主控盘控制的云梯运动速度完全相同。控制盘上带有紧急停止、工作斗倾斜控制等操作开关，并带有信息显示屏。
工作斗上的自动调平装置可在云梯的任何角度自动保持工作斗底面的水平。工作斗前侧有一个折叠踏板,可非常方便进入工作斗。工作斗内设有一个探照灯。通过一个控制装置可执行工作斗的紧急操作，可以使工作斗独立手动调平。
工作斗承载能力：360Kg或4人
8-11．云梯控制系统∶
有两个操作位置可对云梯进行控制，设在云梯底部的主操作台和工作斗中，主控盘上的控制优先于工作斗控制盘上的控制；云梯的俯仰，旋转和伸缩的操作都可由操作台处的2个控制杆控制。在主操作台和工作斗地面处各设有一个腿踏型操作主开关。
云梯底部的主操作台上提供有云梯位置和状况的触摸式彩色数字、图解和信息中文显示屏，可显示云梯的俯仰角度，实际高度，跨度及长度。在不使用时显示屏可收存到梯体内。一旦出现故障，显示屏上会显示故障类型或代码，便于维修；并设有符合人体设计的操作员座位。
8-12．安全装置
1)操作主开关
为安全起见，在主操作台和工作斗的地面上各设置有一个脚踏型主开关。
2)支架、支腿互锁系统
只有在支架／支腿牢固地支于地面后，才有可能操作云梯。
相反，未完全收好云梯后，不能操作支架／支腿。
3)自动操作范围限定装置
根据支架伸出的宽度(全伸出和半伸出)自动限定云梯的操作范围。
4)操作界限停止装置
云梯动作中达到最终使用界限时，此装置可使云梯所有运动自动减速，缓慢地停止。
5)最终操作极限停止装置
此装置会在”自动操作界限停止装置”和”过载自动停止装置”发生故障的紧急状态时，使云梯向危险方向的任何运动自动停止。
6)缓起动和缓停止
所有云梯的运动都被控制和设定成，即使操作者突然或急速搬动操作杆时，云梯也不会突然动作，而是缓慢地起动和停止。
7)速度限制装置
与云梯伸出的工作半径相对应的云梯顶端的起伏和旋转速度被自动限制在一个安全速度内，保持平稳，保证安全。
8)云梯倒伏防止装置
在每个起伏液压缸上安有一个逆流防止阀，即使在液压故障时也可防止云梯不会突然倒伏。
9)紧急停止按钮
在工作斗内控制盘和旋转罗盘控制板上各设有一个紧急停止按钮，可在瞬间使云梯的所有运动完全停止。
10)自动停止装置∶在控制系统中设有以下各种云梯自动停止装置。
10-1)过载自动停止装置
云梯顶端的负荷达到其最大允许极限时，云梯向危险方向的所有运动自动停止。
10-2) 车体保护自动停止装置
在云梯将碰到驾驶室和车体前，云梯旋转和下伏的运动会自动停止。
10-3) 支腿浮动自动停止装置
由于各种意想不到的原因，当车一侧的前后两支腿均未牢固地支撑于地面时，云梯除向安全方向的所有运动均自动停止。
10-4) 云梯倾斜自动停止装置
设有报警和安全停止装置，在操作云梯时，如云梯横撑或旋转台的上表面在任何方向上倾斜角度在2度以上的情况下，此装置会报警并使云梯除安全方向以外的所有运动自动停止。
10-5) 工作斗倾斜自动停止装置
在工作斗操作中，当工作斗倾斜10度以上时，云梯运动会自动停止。在工作斗中可手动进行再调平。
8-13．液压泵∶
a)．主液压泵∶
云梯系统上装有一套可变量活塞式液压泵。此液压泵是由车的发动机通过与变速箱连接的动力取力器(PTO)来驱动的。
b)．辅助液压泵∶
在液压回路中提供有一个由电机驱动的液压泵，由车载电瓶提供动力。
在发动机等发生故障时可收回云梯和支架／支腿。
8-14．液压回路∶
提供有一个定量液压循环系统，可获得所需的液压压力和流量。可避免由于液压油的温度过高和油质变低给而损坏液压动力。
8-15．水泵：
8-15-1．
此云梯车上装载有一个高性能防腐水泵。水泵及其控制装置在车的中部位置。
水泵制造和型号∶森田ME-5型
材料――叶轮 ∶青铜铸造
盖 ∶镀锌处理的球墨铸铁
轴 ∶不锈钢
额定出水能力∶
2850L／min， 1.03MPA(10.5kg／平方厘米)时
2270L／min， 1.37MPA(14.4kg／平方厘米)时
(当吸水高度为1m，使用2根吸水管时的数据)
8-15-2．真空泵：
达到-88Kpa（660mmHg）真空所需时间 ≤ 40s，
最大吸深：≥ 7.5 m，在完成注水后能自动分离。
8-15-3．水泵驱动系统：
水泵动力取自底盘发动机，由动力输出装置（PTO）驱动。
水泵接合可在驾驶室内进行。
8-15-4．水泵的连接：
吸水口：内径 100mm，2个，车，左右各1，配可更换的过滤网、吸水口闷盖。
出水口：80mm内径，2个，车左右各1；65mm内径，2个，车左右各1（共4个出水口）。所有压力出水口均为中国制式中压接口，通过球阀开关并带有锁定功能, 还带有闷盖。在适当位置安有排水阀，可方便地排除水泵、吸水口和出水阀中的水，排水阀的开闭状态应明确显示。
8-15-5．水泵控制装置：
位于车中部的两侧的泵室内，各带有一个控制板并具备充足的照明；所有需要的标牌都用简明图形或中文标示，具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响；操作手柄都设计成可防止由于不经意的碰撞而偏离操作位置。
控制板包括如下仪表和控制装置：
1） 水泵压力表 2个，车左右各1
2） 水泵真空压力表（复合式） 2个，车左右各1
3） 水泵驱动指示灯 2个，车左右各1
4） 发动机转速控制装置 2套，车左右各1
5） 真空泵连接控制（自动脱离） 2套 车左右各1
6） 水泵润滑装置、滑脂杯和控制阀 1套
7） 水泵排水控制，由PTO开关自动操作 1套
8-16．喷水炮∶
安在工作斗内，手动型。
放水能力 ∶1100升／分 在0.5Mpa时
射程 ：30m（从炮嘴处计算，无风状态下）
8-17．云梯上的固定水路：
安装于最高一节云梯上，水管下端有两个65 mm中压水带接口，可与两根65mm或80mm云梯水带连接，将水送到云梯顶端工作斗手动炮。
8-18．通讯系统∶
在云梯顶端与操作台间设有一套对讲装置。
8-19．风速仪：
一个风速计安在云梯顶部，在云梯主操作位置显示风速。
8-20．高电压探测装置：
安于最高一节云梯顶端，当云梯顶端接近高压电缆时，云梯顶端和主操作台处的报警装置会自动报警。

9．完成和喷漆∶
喷漆颜色： 驾驶室和车体-----------------------------------火红色
云梯和工作斗------------------------------------银色
支腿------------------------------------------------黑色
器材室内部---------------------------------------灰色
铝制卷帘门---------------------------------------铝的颜色
底盘架和下部------------------------------------黑色

10. 附件：
10-1． 随车器材
1）2只无后坐力水枪；
2）2盘35米16型以上ф65mm或80mm水带；
3）4只KJ65/80异径接口；
4）1件中压三分水器；
5）2只消火栓扳手；
6）1套随车工具

10-2．底盘随车部件清单
1) 三角警示牌―――――――――――――――――――――1
2) 警示灯―――――――――――――――――――――――1
3) 千斤顶－――――――――――――――――――――――1套
4) 底盘工具――――――――――――――――――――――1套
10-3. 标准随车附件、器材清单
1) 车轮挡块――――――――――――――――――――――4
2) 备用轮胎――――――――――――――――――――――1
3) 修复用漆――――――――――――――――――――――1套
4) 干粉式灭火器ABC型(1.8Kg)―――――――――――――1
5) 支腿用垫板―――――――――――――――――――――4
6) 安全带―――――――――――――――――――――――4
7) 云梯水带用扳手―――――――――――――――――――1
8) 吸水管100mm×2m ―――――――――――――――――4
9) 吸水管用滤网――――――――――――――――――――1
10) 吸水管用绳子――――――――――――――――――――1
11) 吸水管用扳手――――――――――――――――――――1
