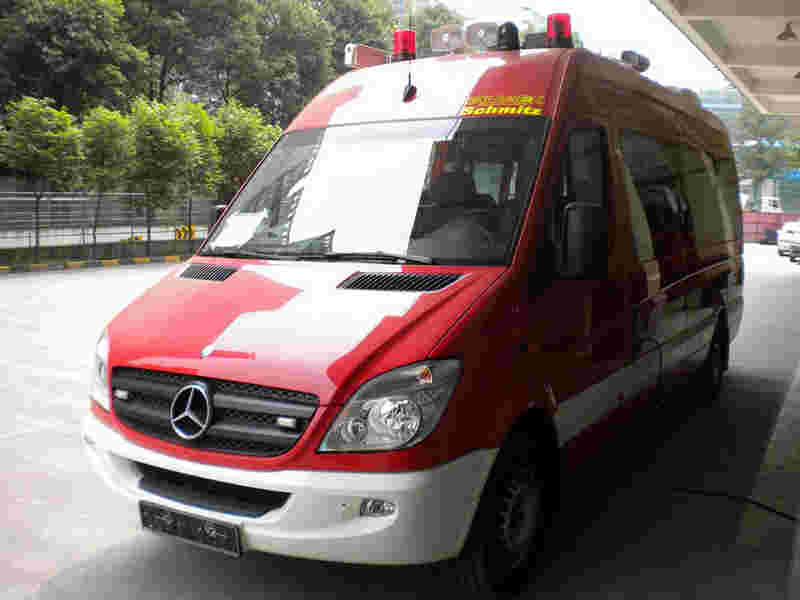

通信指挥消防车

一、产品简述：

指挥消防车

型号  ELW-1

品牌  施密茨

生产厂家  施密茨

产地  德国

二、技术参数：

（一）、底盘：

1.1 型号：采用德国奔驰Sprinter316CDI型底盘，左侧驾驶，该底盘既有良好的动力性能，又有较强的载重能力，是消防通讯指挥车优选底盘。德国奔驰公司在北京、上海等地驻有售后维修站。

1.2 驱动：4×2驱动。

1.3 发动机：型号：OM612DELA，柴油直喷涡轮增压发动机，水冷式，功率：190KW。

1.4 轴距： 3550毫米。

1.5 转向：左侧驾驶，动力助力转向。

1.6 制动：采用双回路液压盘式制动系统，带ABS防抱死制动系统等多重主动安全系统，并有辅助制动器。

1.7 变速箱：同步手动换挡变速箱， 4个前进挡，1个倒挡。

1.8 蓄电池：24伏直流，容积≥150安时；在驾驶室内设有电路总开关；1套充电系统，带外部电源插座（220伏/带自动弹出锁）。

1.9 油料箱：100升。

1.10 排放：达到欧四排放标准。

1.11 总质量：3.5吨。

1.12 长×宽×高：5.64×1.95×2.6米。

1.13 仪表和感应器：表盘上安装所有标准仪表、指示灯及开关，包括有里程、转速、油压、油量、冷却水温度、电瓶充电、气压等数值显示或警告，还包括有方向指示灯、刹车系统警告、主开关警告灯、工具开启警告灯、旋转警灯显示器、警报器开关显示、通讯系统报话器等。

1.14 其他设备：近光灯、远光灯、前雾灯、后雾灯、倒车灯、转向灯、可调方向盘、刹车自动调整装置、倒车告警音响、挡泥板、备胎、轮胎充气软管、千斤顶、随车工具、收音机、CD收放机，雨刷及玻璃液、驾驶室内部照明、加热及通风单元，包括风挡玻璃除霜、后视镜、遮阳板、灯光调节、驾驶室和通讯室冷暖空调通风装置、6”液晶倒车彩色显示装置、一套GPS导航设备系统（ 4英寸以上屏幕，安装最新的中国各城市地图）。

1.15 底盘详细参数：

最小转弯半径（米）：6.40

接近角（度）：17

离去角（度）：16

最小离地间隙（毫米）：211

最大总质量（公斤）：3500

最大装载质量（公斤）：1455

轴荷质量（公斤）：前轴1600；后轴2240

制动距离（米）：35

（二）、整车布置

2.1 门窗设置：4门，驾驶室2扇开门，单排，座椅装有三点式自动收缩安全带。通讯室右侧1扇平移门，车尾1扇双开门，电控窗。

2.2 座位设置：1+1+5人。

2.3 驾驶室设置：位于车前部，为高强度安全驾驶室，可适应恶劣地形环境。提供乘员极佳的视野，驾驶室内前部1个驾驶员座位，1个副驾驶座位，驾驶员座位及副驾驶座位都可调节。

2.4 通讯室设置：位于车中部，通讯室共5个座位。内有会议桌、档案文件柜以及各类通讯设备，车内有联动无影LED照明。

2.5 器材室设置：位于车尾部，门开关平滑，没有杂音、防水、防尘。器材室内有照明灯；器材架用高强度铝合金型材拼搭，蒙板与底板为铝合金或不锈钢，设计保证最大的储存能力，为随车器材安排足够的空间，同时器材的放置符合互不影响干扰和快速搬移的需要，内部分隔合理。器材室设置可安放8套指挥员防护装备（18项个人防护装备）的器材箱，其余器材按照用户要求安装。

2.6 车身外部设置：车身右侧配备宽约2米的伸缩式遮雨棚一个。

（三）、指挥系统功能模块

3.1 通讯管理系统

3.1.1 系统功能：我司该型车采用集成化操作平台，通过CULT语音管理软件系统将移动电话、无线电台、有线电话三种语音线路集成在一个语音平台上，由计算机实现统一操作、管理，实现电话操作与电台操作的有效结合。

3.1.2 电话设置：预留两路有线模拟电话接口，接入一路中国移动GSM电话。

3.1.3 无线电台设置：接入两部摩托罗拉GM3688/350M常规无线电台，10部350M对讲机及充电座仓，（12V/24V/电源逆变器）。

3.2 调度系统

3.2.1 系统功能：该车上设有CULT系统的一个席位的调度台，接入两路摩托罗拉GM3688/350M常规无线电台、接入两路Tetra系统摩托罗拉MTM700/800M无线电台。

3.2.2 配置：配备必须的调度台配件，包括头戴式收发话器等。

3.2.3 图文形式的该系统的详细技术方案和设备配置清单附后。

3.3 图像监控系统

3.3.1 升降式全向云台：云台离车顶为3米，可水平旋转360度、垂直旋转±120度，气动升降，必要时可手动应急操作，配置25倍光学变焦的彩色摄像机，达到IP65防护等级。配置夜视红外灯，保证夜间工作时摄象系统正常工作，主要技术参数附后。

3.3.2 图像存储： 按照200G硬盘以上配置，该设备的型号、产地、主要技术参数和功能等详细资料附后。

3.3.3 图像传输：使用CDMA公众网络无线频率，只要有CDMA网络，就可不受距离和楼高等障碍影响，进行图象传输，每秒传输不低于5帧，可由指挥车传输到指挥中心。

3.3.4 操作控制：图文形式的整套图像监控系统的操作控制方式说明附后。

3.4 录音系统：该系统能对接入通信系统的有、无线电话及电台进行录音，至少3路数字录音，持续录音的总时间不小于80h，并可以方便迅速地进行搜索、重放。

3.5 供电系统

3.5.1 系统功能：该系统为整车固定安装的耗电设备提供稳定的电源。

3.5.2 发电机：根据不低于整车固定安装的耗电设备额定功率的发电机，输出220V/380V电压，有电压和电流检测仪表，形式：手抬发电机，功率：5KW，频率：50HZ,22V。线路布置满足整车固定安装的耗电设备需要，采用耐高温、设备额定负载电流125%的电线，应有电流/电压过载保护、短路保护、极性反接保护等安全保护装置。

3.5.3 UPS：按照整车固定安装的耗电设备的配置情况，以40分钟的功耗，配置在线式UPS。

3.5.4 电源插座：在车厢内部适当位置以中国标准安装电源插座，插座设置在满足整车固定安装的耗电设备使用要求外，另安装4个220V/5A电源插座。

3.5.5 外接电源接口：车身外侧安装一个220V/10A的电源输出插座和输入接口，车库驻车时，可由外接电源提供整车固定安装的耗电设备的所需电源。

3.5.6 充电设施：配置固定安装于车辆内的所有可外携载装备所配套的充电设施。

3.5.7 配置：配置22V30米卷线盘一套。

3.6 气象监测系统：该系统为独立工作，能实时采集风速、风向、温度、湿度和雨量等主要要素，信息可以在计算机或专用显示器上显示，并提供气象检测数值范围。

3.7 高频广播系统：用于现场指挥命令的对外广播发布。

3.8 其它配置：随车配置一台高性能平板电脑，主频1.8G，硬盘80G，内存2G，安装中文WINDOWS XP专业版。随车配置摩托罗拉350兆手持台3套，车载固定式充电装置。

（四）、电气设备

4.1 警灯：设顶置100W/400W长排或圆柱型红警灯1组，前爆闪警灯2个。

4.2 警报器：包括一个驾驶室内手持麦克风及车顶100瓦扬声器，传输警笛信号。

（五）、喷漆颜色

5.1 底盘：原色。

5.2 上装： 消防红。

5.3 轮辋： 银色。

5.4 保险杠：亮白色。

（六）、随车器材、附件及备件

名称 数量

1. 自救干粉灭火器 1个

2. 各种灯泡 1套

1. 各种保险丝 1套

3. 各种过滤 1套

4. 油水分离器 1套

5. 底盘工具 1套

6. 喷漆罐（消防红色） 2个

注：本车无其他特殊专用工具。
