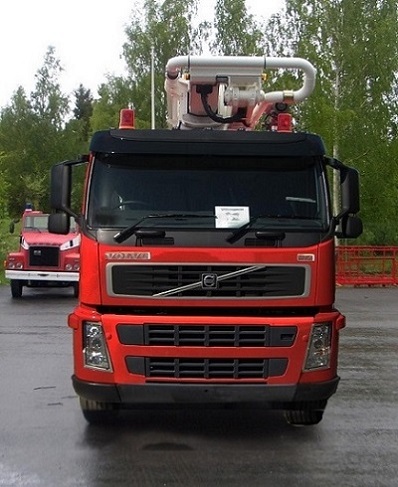

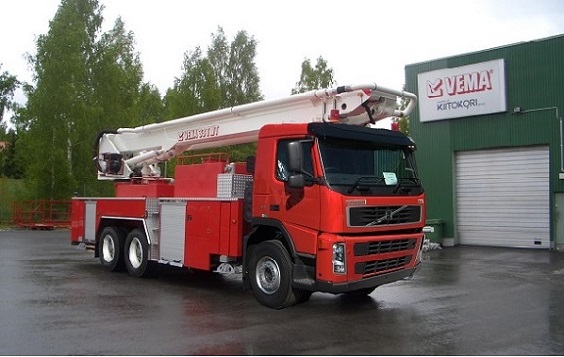

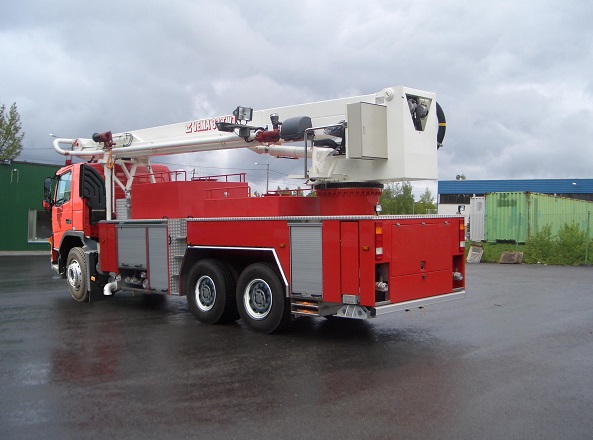

32米举高喷射消防车

一、产品简述：

32米举高喷射消防车

型号  VEMA 33TWT-V

品牌  威马

生产厂家  芬兰威马消防车制造厂

产地  芬兰

二、技术参数：

1.整车综合参数

1.1外形尺寸：整车总长10.7米，宽2.5米，高3.95米。

1.2允许重量：34吨

1.3最大工作高度：33米

1.4最大工作跨度：25米

1.5云梯最大俯仰角度：0°～ +85°

1.6显示屏显示为中文

1.7水罐容量3000升, 不锈钢材质

1.8泡沫罐容量2000升, 不锈钢材质

1.9水泵最大流量：100升/秒。

1.10 泡沫混合比例器: 采用全自动泡沫混合比例器, 比例0-10%， 出厂前预设3%，6%。

1.11 臂端安装500W探照灯。

2.底盘及发动机系统

2.1 底盘类型：瑞典“VOLVO” FM400（可选用德国奔驰ACTROS3341/6x4底盘）。

2.2 驱动型式：6×4。

2.3 驾驶室：平头，两门；乘员：1+1；警灯，报警器。驾驶员座位能够前、后，上、下自由调节。

2.4 发动机：水冷6缸直列式柴油发动机。带涡轮增压和中冷器

2.5排放：排放指标符合欧洲4号标准。

2.6 功率：在1900转/分钟，400马力

2.7 转距：在1200-1400转/分钟时，转距不低于1600牛顿?米。

2.8 制动：全空气双回路带ABS系统。

2.9 停车制动：独立系统，能在20%的坡度可靠驻车。

2.10 辅助制动：提供排气制动系统。

2.11 转向：左方驾驶，方向盘可调整位置，带动力助力转向。

2.12 离合器：单片干式，带液压助力装置。

2.13变速箱：手动换挡，12个前进挡和4个倒车挡。带倒车蜂鸣器（间歇式）。

2.14 车轮设置：前桥单轮，中、后桥双轮，前桥为钢性车桥，钢板弹簧带减震器。后桥为串动后桥，钢板弹簧。

2.15 轮胎及轮毂：轮毂：9.0×22.5；轮胎：315/80 R22.5，11个轮胎含备胎。

2.16 电器设备：24伏直流，蓄电池容积170安.时，蓄电池为12伏×2。前照灯、后位灯、制动灯、牌照灯、前、后雾灯、前、后及侧转向灯的配置性能都符合欧洲标准。

2.17 电气系统：全车配备6.5kVA DYNASET液压发电机1部，输出电压220V/380V，可直接向备用液压应急回收系统供电；

3上装系统

3.1 臂架：由三节伸缩臂及一节主曲臂构成。主臂由双液压罐支撑。所有臂均由高强度钢板稳固焊接而完全密闭式箱形结构，焊接后经防锈及防腐蚀处理，其伸缩臂的伸缩以臂内的液压缸来控制,经特别几何设计。主臂可跟曲臂作180度的动作。

3.2 电脑智能部分：电脑智能控制系统内置中文操作系统。臂架的各种动作和所有安全装置都由一个微处理器加以监控。其主要功能有：

3.2.1当臂端达到了运动极限时就会自动减速到停止并发出声光报警信号。

3.2.2 智能部分配备显示器，电脑智能控制系统内置中文操作系统。能为操作员及时提供各种车辆和云 梯的工作状况信息如：臂架的伸缩长度、高度、跨度、角度等；为操作者提供操作指导信息。

3.2.3 实时监控系统提供的各种数据，根据每一刻的客观环境状 况（如车的停放情况、支腿的跨距等）计算允许工作范围和安全工作跨度，并以文字和图形方式在屏幕上显示；通过电脑、微处理器和显示器的应用，使操作人员能够及时迅速了解高喷车的工作状况。

3.2.4智能监控系统具备自诊断功能，能显示车辆故障情况并提供操作引导信息。系统只有通过自检后，才能操作车辆。

3.3 车身和储物箱：高强度不锈钢，覆以消防专用的铝合金防滑铝板。车体两侧储物箱可根据用户使用需要任意调整。整个上装安装性能卓越，重量轻，强度高，刚性好，抗扭曲，耐腐蚀，密封性好，装备多，免维护，使用寿命长，要求能够适应各种恶劣环境。

3.4 支腿系统：

3.4.1使用4支水平液压伸缩油缸及4支垂直液压伸缩油缸所组合成最稳定的H型支腿系统，保证操作时的高度稳定性。所有液压缸活塞杆均装于套筒内不会受到碰撞。在狭小场所操作时，只要欲作业一边的水平支腿全部伸出，而不作业一边支腿只垂直向下伸至地面，使车身调平后，臂架即可自由操作，但在此情况时，计算机系统将对转台作出有效的限制。

3.4.2 在只能允许车辆通行的狭窄场所操作时，两侧水平支腿不伸出而只作垂直伸出使车身平衡后，臂架操作。但在此情况时，计算机会自动控制在主臂完全举起后，利用伸缩臂完全伸缩及曲臂来操作，而转台仍能做360度旋转。

3.4.3 当主臂因旋转而不在车身中央线时，安全系统即会自动限制主臂无法下降。支腿可根据地形需要作单边伸展及无段级伸展。支腿伸出、调平实现计算机自动控制，只需按一个按键，四个支腿可同时伸出支撑并使车身自动调平。

3.5 转台：

极限位置的显示装置。转台上通过电-液操作系统控制云梯伸缩、俯仰、旋转以及升降机运动。转台上设有云梯工作小时表。

3.6 调平系统：

车身自动调平功能，通过水平支腿可在倾斜路面上自动调平。

3.7 供水系统：

由底盘至臂端水炮设有固定可伸缩供水管路，供水管是防锈蚀材料制成。系统设有泄压保护阀。

3.8 液压系统：

由一组液压泵提供能源，支腿动作采用电磁阀操作。臂架动作由电-液比例阀操作（以上阀件均带有手动阀杆），底盘中、后桥配置液压锁紧油缸，系统配置液压锁，平衡阀，安全阀的液压件。油压可由主控台上的开关控制启闭。在电-液系统出现故障时由紧急操作系统来完成工作。要求该系统可长时间持续稳定工作。

3.9 消防水炮：品牌ARKON BRASS,型号3479,带自动喷头型号5177和泡沫喷头型号3626，用户根据需要自行更换。

消防水炮安装臂端。该水炮为有线遥控水、泡沫炮，最大流量100升/ 秒，有效射程不低于80米(当压力为0.7Mpa时)。

3.10臂端照明设备：配备功率不小于500W的照明灯。

4整车安全装置

4.1 支腿支撑未完成前，臂架不能动作。同时，臂架在使用状态，支腿不能动作（臂架只有完全回位后，才能收支腿）。

4.2 臂架动作到达安全工作范围极限位置，自动停止向危险方向动作。只能向安全方向动作。

4.3 臂端顶部设有超声波自动防碰撞预警装置，当臂端接近障碍物时，会自动发出警告, 在接近障碍物预设极限时,臂架的动作自动停止。

4.4 臂架运动过程中，当任一支腿出现软腿现象时，会有声、光报警，同时，臂架只能向安全方向动作。

4.5 当臂架收回到托架位置时，有电脑自动对中功能。

4.6 在臂架起动和停止时（包括滑车动作），臂架的动作缓慢无冲击现象（当操作手柄在最大位置）。

4.7 臂架液压系统需能将动力进行有效分配，有效控制油温，具备长时间连续作业能力。

4.8 配备应急备用动力源，当汽车发动机或液压系统故障时，能将云梯收回到行驶状态。

4.9 设有紧急停止按钮，当发生紧急情况时，可停止臂架的所有动作。

4.10高喷消防车在工作过程中，若发生动力供应中断或液压系统故障，臂架不会跌落，伸缩臂会停留在原位置，不会下滑，支腿不会出现收缩现象。

5.上装系统（水、泡沫罐和水泵）

5.1.结构:

5.1.1高强度全焊接钢结构、通过钢焊接连接不锈钢车身骨架。

5.1.2车两边及车后部设脚踏板，具有自锁功能；车身甲板防滑设计，车身两旁设有上下梯及扶手，旋转控制台装有工作座椅，控制台。

5.1.3整个上装通过弹性无扭矩支撑安装在车大梁的副梁上。

5.1.4设2个储物箱，每边1个，箱内设有20盘DN80水带架，轻合金防尘防水卷帘门，并有内部自动可控开关照明灯，随车器材应固定在储物箱对应位置。器材箱内设4个穿戴方便的6.8L空气呼吸器固定托架。

5.1.5地板及内部插板防滑设计，内有照明灯。

5.1.6泵室: 独立的泵室位于车驾驶室后部, 地板为铝合金板, 内有照明灯。

5.1.7水、泡沫罐顶: 防滑可行走。

5.2.水罐

5.2.1容量: 3000L。

5.2.2结构: 安装于曲臂控制台与泵室之间, 内设可拆卸防荡板，网格式结构。

5.2.3材质: 不锈钢（抗酸碱、防腐蚀）。

5.2.4 人孔：设人孔1个, DN500, 带有快速锁定/开启装置。

5.2.5溢流：设溢流口及通气孔并满足溢流进气需要。

5.2.6液位感应器：1个，液位计安装在泵操控盘上。

5.2.7排水：设1 个DN 80水罐排水，配球阀（材质不锈钢或青铜合金）；并配DN 80内扣接口，带闷盖。

5.2.8进水口：水罐到水泵进水管，DN150，带止回阀和球阀（材质不锈钢或青铜合金），球阀可电、气、手动控制。

5.3.泡沫罐

5.3.1容量: 2000L。

5.3.2结构: 与水罐相连, 内设可拆卸防荡板, 网格式结构。

5.3.3材质: 不锈钢（抗酸碱、防腐蚀）。

5.3.4人孔：设1个DN500人孔,带有快速锁定/开启装置。

5.3.5溢流：设溢流口及通气孔满足溢流进气要求。

5.3.6排液阀：设1个DN 80泡沫罐排液口，配球阀（材质不锈钢或青铜合金）；并配DN80内扣接口,带闷盖。

5.3.7 液位感应器：1个泡沫液位感应器, 液位计安装在泵操控盘上。

5.3.8 泡沫罐补液管：设DN 50吸液管至泡沫比例混合系统或泡沫灌，接口为内扣式带关闭阀（接口、闷盖及阀材质为铜合金）。

5.3.9管线为耐腐蚀材料。

5.4.水泵：

5.4.1采用德国西格那车载水泵，型号：FPN10-4000-2H。

5.4.2形式位置: 常压离心泵。

5.4.3材质: 泵体及叶轮由耐腐蚀的铝、铜合金制成,泵轴由不锈钢制成。

5.4.4最大流量: 在1MPa压力下100L/min（罐吸）。

5.4.5管道材质: 耐腐蚀材料。

5.4.6 进、出水口:

5.4.6.1 2个带蝶阀的DN125吸水口, 手动控制，接口为内扣式，DN125蝶阀由不锈钢或青铜合金制成,接口由铝合金制成，配有不锈钢滤网,带闷盖。

5.4.6.2 车尾设6个DN80出水口,左右各2个，接口为铝合金材质,带闷盖。

5.4.6.3 水炮控制阀为不锈钢或青铜合金蝶形阀，电、气和手动控制。

5.4.6.5 泵浦放余水阀,位置手控易操作,配球阀、由青铜合金制成。

5.5设有泵浦、比例混合器、管路全流程清洗系统。

5.6发动机、取力器设有夏季冷却水管路。

5.7泵浦有自动稳压功能。

5.8.真空泵:

5.8.1全自动抽真空系统， 型号：西格那TROKAMAT PLUS。

5.8.2泵所用材质耐磨、抗腐蚀,关键部件不生锈，达到密封要求。

5.8.3吸深:8m。

5.8.4吸水时间40s。

5.9.泡沫比例混合系统 - 西格那MAD50。

5.9.1环泵式自动泡沫比例混合系统.

5.9.2混合比例: 0-10%自动调节， 出厂前预设3%，6%。

5.9.3蛋白泡沫液、水成膜泡沫液、抗溶泡沫液均能适用。

5.9.4材质: 由防腐材料制成。

6.油漆

6.1 底盘、轮毂：黑色高度光亮泽

6.2 驾驶室、车身为消防红色高度光亮

6.3 挡泥板、保险杠为灰色

6.4 设备箱门为铝合金阳极

6.5 云梯为银白色

6.6 驾驶室内部为浅色

7.随车器材

以下器材均为进口器材，与车辆一同进口；

7.1 2只无后坐力水枪；

7.2 4盘16型以上ф65mm水带；

7.3 4只KJ65/80异径接口；

7.4 与水泵匹配的轻质软吸水管8米

7.5 1件滤水器；

7.6 1件集水器；

7.7 1件三分水器；

7.8 2只消火栓扳手；

7.9 2只吸水管扳手；

8.随车附件

8.1 4块支腿垫板；

8.2 2个轮胎楔。

9.技术文件：（中文和英文）

9.1 设备使用和维护保养说明书2本，底盘维护保养手册2本。

9.2 1套车辆电路和液压图纸。

9.3 设备的出厂检验证书、测试报告或记录。

10.其它附件

10.1 安装在云梯上的2只红色警灯；

10.2 声响交通示警系统；

10.3 在驾驶室仪表板上安装的声光示警系统和旋转灯开关及其接线；

10.4 符合交通规则的照明设备，包括尾灯,必要的指示灯如闪光警灯及云梯支架上的灯等；

10.5 电瓶充电插座；

三、操作说明书：

四、保养说明书：

五、战训操法：
