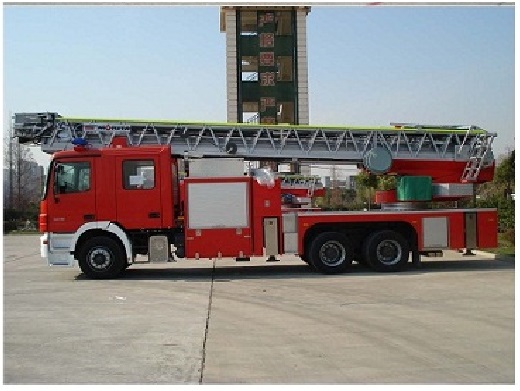

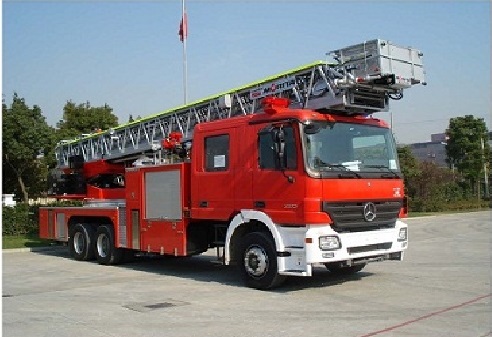

52米云梯消防车

一、产品简述：

    52米云梯消防车

    型号  MLFL6-50REX

    品牌  森田

    生产厂家  株式会社森田

    产地  日本

二、技术参数：

1．总论

楔形转盘调平式直臂云梯车，工作高度56m，型号∶MLL6-56W。

2．尺寸和重量∶

2-1．轴距 5300+1350mm

2-2．全长 小于 12000mm

2-3．全宽 小于 2500mm

2-4．全高 小于 4000mm

2-5．总重 小于 26000kg

3．车的性能∶

最高时速 ∶≧100Km/h

4．车体底盘

4-1．总论

此底盘框架是由高强度经热处理的锰钢铆焊的槽型钢结构，并有充足的横梁，除发动机外，还可承受车体的总重和其他设备。

制造和型号： 梅塞德斯奔驰 2636

额定载重 ： 26000kg

驱动系统 ： 6×4

4-2．发动机

用于车的行驶和驱动水泵的内燃式，4冲程发动机具有足够的马力。

发动机上装有一个可变速的电子控制调速器。

制造和型号：梅塞德斯 奔驰，OM501LA型

环保要求 ：符合欧洲4号标准，电控

类型 ：4循环，直喷，水冷，涡轮增压柴油发动机，带内置冷风

汽缸数量 ：6个，V型

最大功率 ：265KW(360马力)／1800转?分

最大扭矩 ：1850Nm／1080转?分

调速器形式：可变(全速)调速器，无中间速停止

发动机冷却系统：水冷，带恒温器

4-3．框架

梯形框架，抗弯曲，扭转弹性，U型侧梁，前后两端为锥形，冷成型梁，合适的横梁。

4-4．变速器和离合器

变速器具有充足的齿轮范围，可在最高的齿轮传动时提供最小的顶端速度，在最低的齿轮传动时充分的减速，达到所需的牵引效果，进到下一挡。

4-4-1．变速器

变速器为手动遥控连续驱动型，可提供前／后方向和高／低挡选择。

制造和形式： 梅塞德斯 奔驰，G210-16／14.2

变速杆范围： 16速(包括高／低，两挡级)

挂挡杆控制： 半自动

4-4-2．离合器

液压控制干单板式离合器，自调节，直径430mm。

4-5．车轮和轮胎

轮胎尺寸： 前轮 315/70R 22.5 (单轮)

后轮 前轮 315/70R 22.5 (双轮)

后轮 后轮 315/70R 22.5 (双轮)

4-6．转动机构

位置 ：左置方向盘，液压助力

最小转弯直径 ：22.4米

4-7．轮轴和悬挂

此车装有重型支撑悬挂系统，可允许车无论在承载还是未承载的情况下，在柏油路面上以高速行驶，在土路、山路上以中速行驶。

前桥承载能力 ：7500kg

第一后桥承载能力 ：9500kg

第二后桥承载能力 ：9500kg

前桥 ：抛物线形弹簧，带稳定器

后桥 ：抛物线形弹簧，带稳定器

4-8．制动

所用的制动系统可完全保证车辆在任何条件下承载或未承载时所有设备的安全。制动机械装置可非常简便地进行外部调节。

脚踏制动器 ：双循环压缩空气制动，带ABS，压缩空气干燥器

手制动器 ：弹簧负荷制动液压缸

辅助制动器 ：带常开节流阀的发动机制动

特殊装置 ：Brakematic，带ABS，ASR，

4-9．电器设备

导线的所有外壳均为防潮型。所有接头都使用衔套或线端，可保护导线。电线具有绝对的安全性，可避免热、油及物理性损伤。

电路上安有可靠的超载保护装置，这些装置可很容易够到，并能防热、防物理性损伤和防溅水。

此车提供有一个完全自起动系统，还提供有一个完全的电器系统。

蓄电池 ： 2×12V／220安培

发电机 ： 28V／100安培

还提供直流电压转换器1套：24V/12V，装于驾驶室内，可为无线通讯系统等提供电力。

4-10．燃料箱：300升

5．驾驶室

向前可翻式全钢焊接双排座驾驶室。驾驶员座位及副驾驶座位可调节。在驾驶室的两侧各有两个宽敞的门，并配有扶手，可迅速进入驾驶室。

可乘人员：前排2人／一个驾驶员座和一个副驾驶座

后排4人

(包括驾驶员在内共可乘6人)

安全带 ：在前排的两个座位上安有3点式安全带

后排乘员室：适当位置配4套空气呼吸器支架。

风挡玻璃是由一片叠合的防紫外线的安全玻璃制成。带遮阳板，双速自停型雨刷。

在驾驶室外部设有：驾驶室顶部设2个旋转警灯，两侧广角后视镜，副驾驶一侧门下盲区望地镜和驾驶室前盲区镜（左1，右4）。

在驾驶室内部设有：警报器，由门控制的自动的驾驶室内照明灯和踏板照明灯，也可手动控制；驾驶室供暖及除霜系统；空调系统。

仪表板

发动机转速表，车速及里程表，燃油表，发动机水温表。仪表板照明各类指示灯，警告灯。上装指示灯：云梯操作取力器“接合”指示灯，水泵操作取力器“接合”指示灯，储物箱卷帘门/泵室“打开”指示灯等。

开关

雨刷间歇开关，旋转警灯开关，电子警报器开关，云梯操作取力器开关，水泵操作取力器开关等。

车灯及控制

卤素大灯，黄色前雾灯，转向灯，刹车灯，倒车灯，反光灯，红色后雾灯；轮廓灯、侧标志灯，后牌照灯。

其它设备

单音电喇叭，100W的电子警报器及扩音装置，7”倒车彩色显示屏装置。

6．车体和器材室∶

车两侧的中部是水泵室和泵的操作位置。在泵室的两侧各有一套向下打开式的踏板，站在上面可很容易和安全地够到泵室的上部。

泵室的上部是器材室，可存器材等。

泵室及其上部的器材室的两侧各有一套防尘／防雨的带可锁的铝制卷帘门。

车后部两侧各有1个小型器材室。

所有器材室内都提供有充足的照明，开关与卷帘门的开闭连动，并在驾驶室内有总开关。

7．云梯

云梯的设计制造采用尽可能重量轻且强度高的钢管。

7-1．最大高度∶

工作斗内的最大工作高度为∶56米

7-2．工作半径(从转盘中心至工作斗最前端)∶

工作斗内180kg时 ：17m

工作斗内270kg时 ：16m

工作斗内270kg+升降斗内180kg时：13m

7-3．允许载荷∶

工作斗内 ∶270公斤

升降斗内 ∶180公斤

7-4．支架和支腿∶

H型，最大伸展宽度∶5.5米

所有支架／支腿的动作可通过触摸车后部操作盘上的图标完成其调平操作。

所有支架和支腿的控制也可单独分别进行。

支腿外侧固定有红色护板，与车身齐，每个支腿护板上都有3个闪灯。

另外，每个支腿内侧设有照明灯，能照明支腿支撑位置。

操作时间∶支腿和支架全伸并调平完毕∶60秒内

7-5．云梯节数∶

桁架式∶共6节。由高强度的焊接结构钢管制成

7-6．起伏系统∶

由两个液压缸驱动，工作范围是从-10度到+75度。

7-7．伸缩系统

由两个液压缸和钢丝绳控制，可以伸缩。

7-8．旋转系统∶

由液压马达驱动，带制动装置。

旋转角度∶连续360度

7-9．水平调节系统∶

云梯的水平调节装置通过转动的转台自动使转台的上表面在任何方向上达到水平。

　　旋转台是由4个环组成(2个斜环，一个下固定环和一个上环)，下环安装在车体上，上环安装在云梯支撑底座上。调平操作由电脑控制转台控制器来调节可旋转的两个斜环自动完成。

在支架开始伸出的同时，转台即自动开始调整水平的工作。在支腿接触好地面的时候，转台调整水平的工作也随即完成。因此在灭火过程中不用再调整倾斜角度。

一个电子水平显示仪安装在驾驶室内，可显示倾斜的角度和方向。

调平角度 ∶全方向7度

7-10．升降斗∶

升降斗的升降由油压马达带动钢丝绳绞盘来驱动。

通过云梯底部操作台上的操作杆来控制升降斗的升降。

升降斗上设置了自动安全锁止装置。这样在升降斗运行中，一旦出现升降绳索断裂，升降斗可自动锁在云梯上，避免了升降机落下对人和云梯造成伤害。

升降斗须在云梯起立角度大于或等于40度时使用。

升降斗承载能力 ∶180公斤

操作时间(最低到最高) ∶约60秒

升降斗和工作斗可同时操作。即被救人员可从工作斗直接进入到升降斗，由升降斗运至下方安全地带，可进行连续救助。

7-11．工作斗∶

一个永久型安装的工作斗被安装在云梯顶端。

并在工作斗的前部两侧各有一个出入门，可非常方便地进入工作斗。门为向上打开型，可更利于接近被救助人员。

工作斗上的水平装置可保持工作斗底部在任何时候的水平，为安全起见，万一当此水平装置失灵时，云梯的运动会自动停止。

通过工作斗中的控制装置可遥控云梯的起伏、旋转和伸缩，并带有彩色液晶显示屏，为了安全、在工作斗的台板上设置有脚踏型主开关。

工作斗承载能力 ∶270公斤(未放水时)

7-12.高性能操作功能：

1） 垂直、水平操作：

云梯顶端的水平和垂直移动，只操作一个手柄即可完成，无需以往同时操作起伏、伸

缩手柄的繁琐操作。

2） 云梯自动收存：

设有云梯自动回收按钮，受电脑自动控制，按下按钮后云梯会自动回收到初始位置。

3） 记忆装置：

可记忆云梯操作过程，通过一个手柄可实现至被记忆位置的自动往返操作，过程用3D

画面表示。

7-13．云梯控制系统∶

有两个操作位置可对云梯进行控制，设在云梯底部的主操作台和工作斗中。

云梯底部的主操作台处提供有云梯位置和状况的数字和图像彩色显示屏，及符合人体设计的操作员座位。

云梯的起伏，旋转和伸缩及升降滑车的操作都可由操作台处的2个控制杆控制。

为安全起见，在操作台的地面处设有一个脚踏型操作主开关。

当出现故障时，在车后部操作盘上将显示发生此故障的数字代码，可非常方便地进行维护和修理。

7-14．安全装置

1)操作主开关

为安全起见，在主操作台和工作斗的地面上各设置有一个脚踏型主开关。

2)支架、支腿互锁系统

只有在支架／支腿牢固地支于地面后，才有可能操作云梯。

相反，未完全收好云梯后，不能操作支架／支腿。

3)自动操作范围限定装置

根据支架伸出的宽度自动限定云梯的操作范围。

4)操作界限停止装置

云梯动作中达到最终使用界限时，此装置可使云梯所有运动自动减速，缓慢地停止。

5)最终操作极限停止装置

此装置会在“自动操作界限停止装置”和“过载自动停止装置”发生故障的紧急状态时，使云梯向危险方向的任何运动自动停止。

6)缓起动和缓停止

所有云梯的运动都被控制和设定成，即使操作者突然或急速搬动操作杆时，云梯也不会突然动作，而是缓慢地起动和停止。

7)速度限制装置

与云梯伸出的工作半径相对应的云梯顶端的起伏和旋转速度被自动限制在一个安全速度内，保持平稳，保证安全。

8)云梯倒伏防止装置

在每个起伏液压缸上安有一个逆流防止阀，即使在液压故障时也可防止云梯不会突然倒伏。

9)紧急停止按钮

工作斗内操作盘、云梯底部的主操作台、及车后部操作盘上各设有一个紧急停止按钮，可在瞬间使云梯的所有运动完全停止。

10)自动停止装置∶在控制系统中设有以下各种云梯自动停止装置。

10-1)过载自动停止装置

云梯顶端的负荷达到其最大允许极限时，云梯向危险方向的所有运动自动停止。

10-2)升降斗自动停止装置

升降斗在两端，即顶部和底部的位置处会自动减速，停止。

10-3)超声波感应

在工作斗上安装了4个超声波感应器，当它感知到障碍物时，会使云梯的运动自动停止。

10-4)车体保护自动停止装置

在云梯将碰到驾驶室和车体前，云梯旋转和下伏的运动会自动停止。

10-5)支腿浮动自动停止装置

由于各种意想不到的原因，当车一侧的前后两支腿均未牢固地支撑于地面时，云梯除向安全方向的所有运动均自动停止。

10-6)云梯倾斜自动停止装置

设有报警和安全停止装置，在操作云梯时，如云梯横撑或旋转台的上表面在任何方向上倾斜角度在2度以上的情况下，此装置会报警并使云梯除安全方向以外的所有运动自动停止。

10-7)工作斗倾斜自动停止装置

在工作斗操作中，当工作斗倾斜9度以上时，云梯运动会自动停止。在工作斗中可手动进行再调平。

11）自动减震装置：可迅速检测出并减少云梯在升降、伸缩、旋转时产生的震动和摇晃，

使梯架空载和满载运动都很平稳。

12) 应急辅助回收系统：由发电机提供动力，在车辆发动机发生故障时，能安全可靠的将

云梯回收至车辆行驶状态，回收时间不超过30分钟，在回收时有声光报警。

7-15．液压泵∶

7-15-1．主液压泵∶

云梯系统上装有一套可变量活塞式液压泵。此液压泵是由车的发动机通过与变速箱连接的动力取力器(PTO)来驱动的。

7-15-2．辅助液压泵∶

可由移动式发电机提供动力，在发动机等发生故障时可收回云梯和支架／支腿。

7-16．液压回路∶

提供有一个液压循环系统，可获得所需的液压压力和流量。可避免由于液压油的温度过高和油质变低给而损坏液压动力。

7-17．控制喷水炮∶

一个液压遥控喷水炮安装在工作斗前部，通过电机操作,可提供大流量喷水。

最大流量 ：当云梯在40米以上高度时 ：1000升/分，最大射程：40米

有效射程：35米

当云梯在23米-40米之间时：2000升/分，最大射程：50米

有效射程：43米

当云梯在23米以下高度时 ：3000升/分，最大射程：55米

有效射程：48米

（射程从炮口前段开始计算）

喷嘴移动范围 ∶

水平转动∶左右方向各15度

垂直转动∶-35度至+60度

发射方式 ：水柱／喷花

喷嘴类型 ：水/泡沫，换上一个泡沫喷射管可发射泡沫

提供有一个65mm直径、并带有一个水带接口和一个控制阀的出水口设在工作斗上。可与65mm的水带连接延伸到建筑物内射水。

7-18．云梯伸缩水管∶

云梯上安有一套可伸缩式的水管。材料采用抗腐铝合金。

由自身车载泵直接供水，从转台中心一直接到工作斗水炮，使用时与转台同步，可360 度连续旋转。伸缩水管内压力超过2 兆帕时，自动泄压。

另设2个80mm的中继口，可不通过自身的车载泵直接向伸缩水管供水。

7-19．通讯系统∶

在工作斗与云梯底部操作台间设有一套对讲装置。

7-20．云梯附加装置∶

在云梯底部转盘的侧面安装有一套带护栏的便于上下云梯和升降斗的阶梯。

7-21．云梯系统附件∶

a)探照灯，60W，白色，在云梯顶部 ∶1个

b)探照灯，60W，白色，在云梯底部 ∶1个

c)橙色闪烁灯(每个支腿上3个) ∶4套

d)工作斗标志灯(黄色) ∶2个

e)风速计(安在云梯顶部) ∶1套

7-22．高电压探测装置

在工作斗内安有高电压探测装置，当工作斗接近高压电缆时会自动报警，以保证工作斗内人员的安全。

8．水泵和水泵的连接

此云梯车上装载有一个2级离心泵。水泵及其控制装置在车的中部位置。

水泵制造和型号∶森田ME-7型

材料――叶轮 ∶青铜（CAC406）

盖 ∶青铜（CAC406）

轴 ∶不锈钢（SUS403）

额定出水能力∶

4050L／min， 1.03MPA(10.5kg／cm2)时

3200L／min， 1.76MPA(18.0kg／cm2)时

(当吸水高度为1m，使用2根吸水管时的数据)

在吸水侧有足够的供水时出水能力∶≧4800L／min

最大压力 ∶2.7MPA(27.5kg／cm2)

真空泵∶

一个自动偏心旋转叶片型的真空泵装配在主水泵上，并通过一机械滚轮离合器由主水泵轴同时驱动。真空泵用于从露天水源(无压力水)中吸水至主水泵。

真空度 ∶在30秒内达到大于-88kPa(660mmHg)

自动装置 ∶真空泵在完成注水后自动分离

8-2．水泵驱动系统∶

水泵由发动机通过动力取力器（PTO）驱动。

水泵PTO的连接和分离可在驾驶室内通过按钮进行。

8-3．水泵的连接∶

8-3-1．吸水口：

各有一个内径100mm的吸水口，带有一个吸水口闷盖和一个可置换的过滤器安装在泵室的两边(共有2个吸水口)。

8-3-2．出水口：

在泵室的两侧各有2个内径分别为80mm和65mm的带接口和球阀的出水口(共4个)。

9．水泵操作装置：

采用数控方式左右双侧操作，包括“泵已启动”指示灯、“真空泵启动”指示灯、照明开关、水炮喷射控制、真空泵启动开关、泵排放开关等。所有仪表的显示值采用中国的计量标准。

带最先进的触摸式彩色液晶显示屏，可显示：水泵转速、转速控制阀的开启程度、

各阀门的开闭状态、流量、水泵和真空泵的压力、计算流量总量、真空泵工作中、吸水完

成、出现错误时的显示、冷却水警报灯显示等。还能进行昼夜画面转换，进入夜间显示模

式。

所有需要的标牌都具有持久性和高附着性，能经受由于气候的剧变导致的影响。

10．完成和喷漆∶

喷漆颜色 ∶ 底盘 －黑色

上装 －消防红

云梯 －银灰色

支腿 －黑色，铝合金部分为其自身颜色

11. 附件：

11-1． 随车器材

1）2只无后坐力水枪；

2）2盘60米20型以上ф80mm水带（如需要可提供）

3）4只KJ65/80异径接口；

4）1件中压三分水器；

5）2只消火栓扳手；

6）1套随车工具

11-2．底盘随车部件清单

1) 三角警示牌―――――――――――――――――――――1

2) 警示灯―――――――――――――――――――――――1

3) 千斤顶－――――――――――――――――――――――1套

4) 底盘工具――――――――――――――――――――――1套

11-3. 标准随车附件、器材清单

1) 车轮挡块――――――――――――――――――――――4

2) 备用轮胎――――――――――――――――――――――1

3) 修复用漆――――――――――――――――――――――1套

4) 干粉式灭火器ABC型(1.8Kg)―――――――――――――1

5) 支腿用垫板―――――――――――――――――――――4

6) 安全带―――――――――――――――――――――――5

7) 云梯水带用扳手―――――――――――――――――――1

8) 吸水管125mm×2m ―――――――――――――――――4

9) 吸水管用滤网――――――――――――――――――――1

10) 吸水管用绳子――――――――――――――――――――1

11) 吸水管用扳手――――――――――――――――――――1
