重型水罐泡沫消防车

一、产品简述：

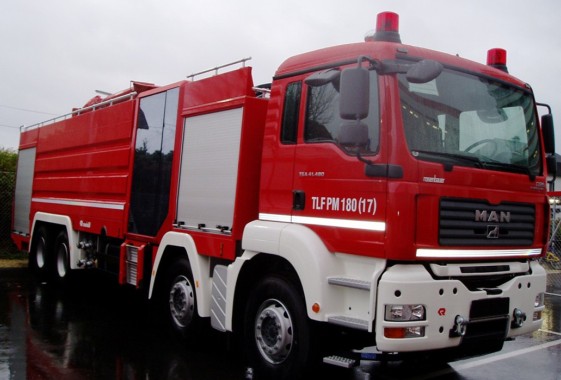

大功率水罐泡沫消防车

型号  TLF PM180

品牌  卢森宝亚

生产厂家  RONSENBAUER INTERNATIONAL AG 卢森宝亚

产地  奥地利

二、技术参数：

1. 底盘:

制造商/型号：德国MAN TGS 41.480 8x4，4桥消防底盘

发动机：直喷柴油发动机，欧洲4号排放标准

功率：353 kW (480 hp) @ 1,900 rpm

六缸24气门直列涡轮增压中冷电控共轨喷射发电机，温控电扇，带加热功能的燃油滤清器，另带加热功能、带油水分离器的燃油滤清器，80分贝降噪处理，定速巡航控制系统。

变速器： 德国ZF，16个前进档，2个倒档

取力器： 德国ZF全功率取力器，最大输出扭矩1,300牛顿米，适合长时间连续工作

离合器： 单片干式离合器，液压助力

转向系统：液压助力，方向盘高度和倾角可调，带方向盘锁，紧急转向泵。

燃油箱： 容量300升

车辆允许总重：41,000公斤

速度：至少90公里/小时，带电子限速器

2. 驾驶室:

制造：德国MAN

驾驶室：2门，座位设置：1+1

乘员室：2门，座位设置：4人

前部：高舒适型空气弹簧司机座椅，前排单人副司机座椅

多处储物空间，门锁，两侧窗户，后视镜，广角镜，下视镜。

雨刷及清洗单元，驾驶员和乘员侧有遮阳板，内部照明系统，仪表，警报灯和控制系统。

仪表：MAN Tronic系统（电脑控制仪表盘），司机自动电子行驶记录仪，燃油表，转速表，机油油压表，倒档响号等。

3. 上装

制造：卢森宝亚

结构：采用轻型模块结构设计，由全铝框架和铝板构成，上装安装在特别设计的副车架上，然后再将副车架固定在底盘车架上。这种设计提高车辆的机动灵活性，减轻车身重量，降低重心，具有良好的耐腐蚀性；

储物间： 共4个，每侧2个，由轻合金卷帘门关闭，地板及内部搁板由防滑铝板制成，内设照明灯。能存放水带和常规灭火器材并设用于固定器材的装置。

泵室：位于车后部，左右侧由卷帘门关闭，地板为铝板，内设照明。

车顶：由铝板制成，可行走，车边扶手为轻合金材质。

4. 泵系统

制造：卢森宝亚

特点：低转速、大流量、高效率、免维护、长时间连续工作

4.1 消防泵：

安装位置：后置式

制造/型号：卢森宝亚/N-100常压离心消防泵

材料：泵体及叶轮由防腐轻合金制成，泵轴由不锈钢制成。

排量：本罐吸水操作时，10,000升/分，10巴输出压力；

功率：220kw，1,750转/分钟

管道材料：-水管：经电镀处理的优质碳钢

-泡沫混合管：不锈钢、青铜或PVC

-排放管：经电镀处理的优质碳钢

支管：4个DN150吸水入口，带蝶阀，手动控制，1个罐吸水联结，带蝶阀

；8个常压出水口，带关闭阀的接口联结，轻合金材质；1个常压出水口，带蝶阀，由电动-汽动控制，与水炮连接。1个通过泵的灌装管，带球阀。

1个带球阀的泵排水管，手动控制，便于操作，球阀为轻合金材质。

1个冷却水连接。

4.2 吸水装置:

规格：KAP 600 高效双活塞真空泵

排量：200升/分钟

设计：活塞引水泵通过齿轮驱动，球阀控制关闭吸水管，一旦泵排放水，泵压达到1.5巴，引水泵将会关闭，真空吸水泵将重新工作；可以与全速运转的N100水泵同时工作；高可靠、耐污染、超强滤污能力

材料：泵壳和活塞为轻合金材质，油缸体为不锈钢材质。

性能参数：最大真空度：大约90%，吸深：大约8米，

引水时间：最大40秒

4.3泡沫比例系统:

规格:卢森宝亚RVME全自动电子控制泡沫比例混合系统

类型：环泵型，适用于蛋白泡沫、合成泡沫及轻水泡沫

混合比例：可调节0% to 10%;极度精确的控制精度,相对误差<30%，绝对误差<1％

最大泡沫剂流量： 600升/分钟

工作范围：500升/分钟－10,000升/分钟

外泡沫吸取能力： 最大2米

材料：轻合金

设备：泡沫混合罐上有1吸入口，带止逆阀，1个外部吸入口，由固定的无缝镀锌轻合金接口连接；吸入管带接口，轻合金制成，长度：2米。

4. 4 外部控制盘

位置：车辆后部

标志：控制面板按键控制

仪表：水罐泡沫罐液位表，真空表，转速表和压力表；通过CAN-BUS控制系统可以实现在泵的控制面板上通过计算机智能模块按键来实现全部泵功能的操作

4.5 驾驶室内泵控制板：

位置： 驾驶员座椅右侧

仪表： 通过整车CAN-BUS控制能在彩色LCD显示屏上显示：1.倒车时

车后路面情况；2.车辆蓄电池电压情况；3.泡沫混合比例情况；4.

水罐泡沫罐液位情况；5.车上所有管路阀门开关情况；6可在显示

屏上启动关闭泵系统；7.打开警灯及喇叭等

5. 水罐

制造： 卢森宝亚

容量： 15,000 升

结构： 安装在储藏间和泵室之间，罐内有挡板，在中间车架处用锥形

轴承弹性安装

材料： 耐腐蚀的玻璃钢材质

设备： 1个人孔，直径450MM，带快速锁定/开启装置

1个带罐体通风装置的溢流系统；1个液位感位器；

1个带球阀的排水装置；8个消防栓注水口，

分列二侧，带止回阀和关断阀，车的左右二侧有固定的接口联结，

轻合金制成。

6. 泡沫混合罐

泡沫： 卢森宝亚

容量： 3,000 L

结构： 装在水罐内，从车辆的右侧灌液。

材料： 耐腐蚀的玻璃钢材质

设备： 1个人孔，直径450MM；1个带罐体通风装置的溢流系统；1个罐泻水阀，1个液位指示器器，安装在泵控制板上；1个泡沫混合吸入连接，带有电动气动控制球阀；1个灌充接口，带关断阀；一个输液管两端带不锈钢或相关材料，青铜/黄铜/炮铜，阀门

7. 水炮

制造： 卢森宝亚

型号： 电动遥控水炮

位置： 在上装顶部中心偏后位置

排量： 10,000 升/分，10巴压力时

活动范围： 水平270°

垂直：0°-70°（根据在车顶的位置和几何限制）

射程：10巴压力打水且带泡沫桶，流量10,000 升/分，

在平静无风条件下和远点有效时：120米

现场控制方式：水炮上两个手轮可供人员手动操纵作水炮水平和垂直运动。

控制方式：无线遥控。

8.快速灭火装置

制造： 卢森宝亚

数量： 2个，左右侧各一个，安装在泵装置上面的泵室内。

部件： 胶管卷盘，轴向卷绕，有机械制动和手动卷绕装置。

胶管：30米/DN32，硬质塑胶管连接泡沫枪。

排量：最小200升/分，10巴压力时

9.车底喷嘴

数量： 7个

位置： 3个位于前桥前面

2个位于第一后桥前面

2个位于第二后桥前面

排量：每个喷嘴75升/分钟

启动：从驾驶室内启动

10.电气设备

基本设计

照明： 24伏电压，底盘供电范围内；4个卤素头灯；车头的侧灯及转向灯；

车尾的2个黄色的转向灯；

1个白色的倒车信号灯；2个红色停车灯；2个红色尾灯；2个红色反光灯

每侧1个黄色反光灯；车后牌照灯

信号装置：2个红色卤素旋转警灯，在驾驶室上

1个配有扩音系统及扬声器的PA300电子警报器，

有三种警笛声音。

喷漆

基本设计 驾驶室：消防红色RAL3000

上装：消防红色RAL3000

大梁及轮辋：黑色RAL9005

挡泥板及保险杠：白色RAL9010

胎压（巴）标在轮上，卢森宝亚标志的挡泥板在后轮上，卢森宝亚商标和标志防腐保护，所有控制灯及操作键均用符号或中文标示。

三、操作说明书：

四、保养说明书：

五、战训操法：

生产厂家官网：

请点击：http://www.rosenbauer.com/

3C认证及其他：编号2012081804000060（有效期至：2019-11-28 ）

请点击：http://www.cccf.com.cn/net/getReportAndCert.do?enterCertDto.infoId=228907&target=cert

公安部消防产品合格评定中心：

型式报告号：

Zb200880076

Zb201031548

Zb201231779

Zb201380021

Zb201231010

0730727

请点击：http://www.cccf.com.cn/net/getProductDetail.do?enterCertInfo.infoId=228907
